CIRCUITO MIXTO

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

SEGUNDO AÑO DE BACHILLERATO – HARVARD

PRÁCTICA DE CIRCUITO MIXTO

Nombre: Robles Katherine

PRÁCTICA DE CIRCUITO MIXTO

Materiales:

• Protoboard
• Batería de 9V
• Cables macho-macho
• Resistencia de 220 ohmios
• Diodos LEDS de diferentes colores
• Broche para batería

Procedimiento:

En primer lugar, se conecta el broche a la batería, al mismo tiempo que se conecta el cable tierra y el cable de corriente al protoboard. Luego se procede a conectar una de las patas del cable macho- macho en la misma línea de corriente, mientras que, la otra pata se conecta a otro pin del protoboard. Después, se procede a colocar una resistencia de 220 ohmios que se encuentre ligado al cable macho-macho anterior. Abajo de una de las patas de la resistencia se conecta el ánodo (La pata más larga) del diodo LED. Luego se procede a conectar cuantos LEDS se requieran, en serie. Finalmente, se conecta un cable macho-macho entre la línea de tierra proporcionada por la batería y el cátodo de nuestro diodo LED.


Agregar  más LEDS:

Se repite el mismo procedimiento inicial. Cabe destacar que en algunas ocasiones será necesario crear un puente para que la corriente no se pierda.

Imagen 1

Al agregar los primeros 3 LEDS a nuestro circuito mixto, podemos observar como cada uno de ellos, obtienen la carga eléctrica necesaria para brindar una buena intensidad de luz.

Imagen 2

Al agregar los siguientes 6 LEDS en nuestro circuito mixto, podemos comprobar como este mantiene una buena intensidad en los LEDS. Pese a que, los 6 LEDS se encuentran conectados en serie, siguen brindando una intensidad buena. A diferencia de cómo se daría en un circuito en serie tradicional. Ya que, ahí no se aplicaría la condición de que cada sección de tres LEDS, se encuentre separada de manera independiente.

Imagen 3

Al querer conectar 3 LEDS más a nuestro circuito mixto, surge la necesidad de crear un puente, ya que la corriente se perdía al llegar a la mitad de nuestro protoboard. Una vez hecho nuestro puente, comprobamos que el circuito emite aún una intensidad buena de luz en cada uno de sus diodos LEDS.

Imagen 4

Finalmente, al tener 12 LEDS en nuestro circuito mixto, podemos observar como los últimos 3 LEDS no emiten la misma intensidad de luz que los otros LEDS que previamente se han colocado. No obstante, esto se puede deber a la condición de nuestra batería.

¿Qué se pudo observar?

Se pudo observar el funcionamiento del circuito mixto. Cómo este trabaja cada circuito de manera independiente, lo cual lo hace tomar su característica de ser paralelo. A su vez, la composición de este es a base de LEDS que se encuentran continuamente conectados , dándole de la misma manera, la cualidad de ser en serie. Es así, como se crea un circuito donde pese a tener un gran número de LEDS, la intensidad que emiten, se mantiene en un rango considerablemente bueno. No obstante, el estado de la batería que usemos, también será factor que determine la intensidad de la luz que sea emitida.


Posibles dificultades:

Las únicas dificultades de la cuales se puede hacer mención son las siguientes: No haber distinguido a primera instancia el ánodo y el cátodo del diodo LED y el tener cuenta la formación de un puente dentro del circuito.

PRÁCTICA EN SERIE Y PARALELO

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”

SEGUNDO AÑO DE BACHILLERATO – HARVARD

PRÁCTICA DE CIRCUITO EN SERIE Y PARALELO

Nombre: Robles Katherine

CIRCUITO EN SERIE:

Materiales:

• Protoboard
• Batería de 9V
• Cables macho-macho
• Resistencia de 220 ohmios
• Diodos LEDS de diferentes colores
• Broche para batería

Procedimiento:

En primer lugar, se conecta el broche a la batería, al mismo tiempo que se conecta el cable tierra y el cable de corriente al protoboard. Luego se procede a conectar una de las patas del cable macho- macho en la misma línea de corriente, mientras que, la otra pata se conecta a otro pin del protoboard. Después, se procede a colocar una resistencia de 220 ohmios que se encuentre ligado al cable macho-macho anterior. Abajo de una de las patas de la resistencia se conecta la pata de otro cable macho-macho. Del mismo cable, su otra pata se conecta al ánodo (La pata más larga) del diodo LED . Finalmente, se conecta un cable macho-macho entre la línea de tierra proporcionada por la batería y el cátodo de nuestro diodo LED.


Agregar  más LEDS:

Se colocan los LEDS (Los cuales estarán conectados con cables macho-macho, entre sí) y se ubica un cable que estaría conectado entre la línea de tierra dada por la batería y el ánodo del último diodo LED.


Imagen 1:

Al colocar un LED a nuestro circuito, la corriente pasa a través de este sin ningún problema, puesto que no tiene otro lugar al cual ser distribuida, dando como resultado una gran emisión de luz, lo cual es evidente. Se debe tomar en cuenta que la resistencia también contribuye a la pérdida de una parte de la carga eléctrica que recibe el diodo. No obstante, en este caso no afecta a la correcta emisión de luz.

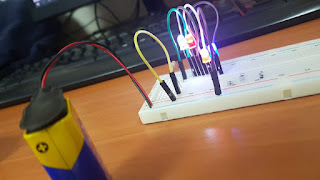

Imagen 2:

Al agregar un segundo LED, la corriente es distribuida ahora para ambos diodos. Sin embargo, la intensidad de la luz no se ve afectada en gran medida. Inclusive, podríamos decir que dicha intensidad tanto al tener un diodo como al tener dos, es la misma.

Imagen 3:

 Al agregar un tercer diodo LED, podemos analizar que la corriente es distribuida entre estos. No obstante, podemos observar que la intensidad de los diodos LEDS se ha reducido a un punto un tanto considerable. Sin embargo, siguen emitiendo una buena cantidad de luz.

Imagen 4:

A partir de agregar el cuarto diodo LED podemos notar como la intensidad de la luz que estos emiten se ha reducido. No obstante, no existe una diferencia del todo notoria con respecto a cuando habían tres LEDS en el circuito en serie.

Imagen 5:

Al agregar un quinto LED, se hace más evidente como el tener que distribuir energía mediante un único cable que de directamente con la fuente de corriente eléctrica (Como se realiza en un circuito en serie), afecta la intensidad de luz que emitirán los LEDS. En este caso, es el quinto LED el cual hace notorio esto al proporcionar una leve emisión de luz.

Imagen 6:

Al agregar un sexto diodo LED a este circuito, la corriente eléctrica proporcionada por la batería no es suficiente para el número de LEDS que tenemos, dando como resultado que estos no se enciendan.

¿Qué se pudo observar?

Se pudo observar el funcionamiento del circuito en serie y cómo éste reparte la misma cantidad de carga eléctrica a cada diodo LED desde un único punto que se encuentra directamente conectado con la batería. Por ende, a medida que se incrementó el número de LEDS la intensidad de luz que emitían los LEDS decrecía gradualmente, a tal punto que al tener 6 diodos LEDS, nuestro circuito dejó de prender, puesto que la carga eléctrica que estaban recibiendo no abastecía.

Posibles dificultades:

Las únicas dificultades de la cuales se puede hacer mención son las siguientes: Aquella producida por una confusión en la conexión de los cables de tierra y corriente, y el no haber distinguido a primera instancia el ánodo y el cátodo del diodo LED.

CIRCUITO EN PARALELO:

Materiales:

• Protoboard
• Batería de 9V
• Cables macho-macho
• Resistencia de 220 ohmios
• Diodos LEDS de diferentes colores
• Broche para batería

Procedimiento:

En primer lugar, se conecta el broche a la batería, al mismo tiempo que se conecta el cable tierra y el cable de corriente al protoboard. Luego se procede a conectar una de las patas del cable macho- macho en la misma línea de corriente, mientras que, la otra pata se conecta a otro pin del protoboard. Después, se procede a colocar una resistencia de 220 ohmios que se encuentre ligado al cable macho-macho anterior. Abajo de una de las patas de la resistencia se conecta la pata de otro cable macho-macho. Del mismo cable, su otra pata se conecta al ánodo (La pata más larga) del diodo LED . Finalmente, se conecta un cable macho-macho entre la línea de tierra proporcionada por la batería y el cátodo de nuestro diodo LED.


Agregar  más LEDS:

Para agregar más LEDS a nuestro circuito en paralelo se repite el procedimiento mencionado anteriormente, formando de tal forma conexiones independientes entre sí, con respecto a sus puntos de corriente y tierra.



Imagen 1:

Al agregar un diodo LED a nuestro circuito en paralelo, podemos observar como no existe ningún problema con respecto a la falta de carga eléctrica. Inclusive, al ser el único en nuestro circuito este emite gran intensidad de luz.

Imagen 2:

Al tener dos diodos LED en nuestro circuito en paralelo, podemos observar como la intensidad de la luz se mantiene, es decir que sigue siendo muy buena. Por lo cual, no existe un problema de falta de carga eléctrica.

Imagen 3:

Al agregar un tercer diodo LED, al circuito en paralelo, se repiten los mismos resultados anteriores, siendo así, que existe una buena iluminación por parte de los LEDS.

Imagen 4:

Al agregar un cuarto diodo LED, al circuito en paralelo, podemos evidenciar una vez más como la intensidad de la luz que emiten los LEDS, no se ha visto afectada.

Imagen 5:

 Al colocar un quinto diodo LED, observamos una vez más que los resultados no varían; proporcionando cada LED una buena intensidad de luz.

Imagen 6:

A partir de esta muestra, podemos concluir que la energía no se está transfiriendo de la misma manera como lo haría en un circuito en serie. Puesto que, como se ha mostrado previamente, a partir del sexto LED, nuestro circuito en serie va perdiendo de manera notaria la intensidad de la luz que emiten sus LEDS. Mientras que, ahora, en nuestro circuito en paralelo los LEDS sigue emitiendo una buena intensidad de luz, pese al incremento en el número de LEDS.

¿Qué se pudo observar?

Se pudo observar el funcionamiento del circuito en paralelo y cómo éste distribuye la misma cantidad de carga eléctrica a cada diodo LED desde diferentes puntos que se encuentran directamente conectados con la batería. Por ende, a medida que se incrementó el número de LEDS la intensidad de luz que estos emitían se mantenía igual en todos sus tramos, puesto que, funcionaban de manera independiente los unos con los otros. Teniendo esto en cuenta se podía agregar una gran cantidad de LEDS y la intensidad que estos emitirían sería considerablemente buena. Sin embargo, se debe rescatar que todos estas conexiones están siendo conectadas a una única batería, de lo que podemos inferir que en algún momento la energía que brinda dicha batería no abastecerá para el número de LEDS. Aún así, el número de LEDS que se puede conectar a esta clase de circuitos, de manera tal que sus LEDS sigan emitiendo una intensidad de luz buena, es mayor que en el caso del circuito en serie.

Posibles dificultades:

El identificar el ánodo y el cátodo en un diodo LED, puesto que, el no distinguirlo supondrá problemas al momento de esperar que el circuito funcione.
